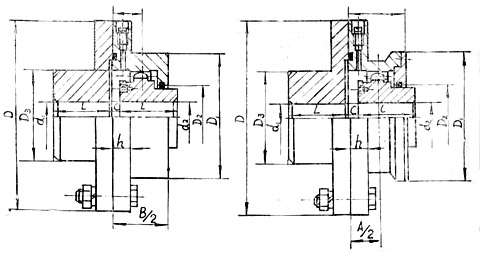

小图标 CLZ型齿式联轴器
产品介绍:
   本联轴器适用于联接两水平同轴线传动轴子。有一定补偿两轴相对偏移的性能,传递公称扭矩为710~1000000N.m。
性能参数表:

型号

公称扭矩Tn(N.m)

许用转速n (r/min)

轴孔直径 d

轴孔长度

B/2

A/2

D

D1

D2

D3

C

转动惯量Kg.m2

重量Kg

Y

L

CLZ1

710

3780

18 19

42

53

24.5

170

 110

56

95

16

0.03

12.8

20 22 24

52

6

25 28

62

2.5

30 32 35 38

82

40

112





CLZ2

1400

3000

30 32 35 38

82

67

37.5

185

 125

71

110

2.5

0.06

17.5

40 42 45 48

112

 50

CLZ3

3150

2400

40 42 45 48

112

85

46

220

 150

91

145

2.5

0.12

33

50 55 56

60

142





CLZ4

5600

2000

45 48 50 55 56

112

100

62.5

250

 175

121

170

2.5

0.22

47.3

60 63 65

142

70 71 75





CLZ5

8000

1680

50 55 56

112

110

72.5

290

 200

141

190

5

0.44

69.8

60 63 65

142

70 71 75

80 85 90

172





CLZ6

11200

1500

60 63 65

142

123

80

320

 230

161

210

5

0.75

96.1

70 71 75

80 85 90 95

172

100 110

212





CLZ7

18000

1270

65 70 71 75

142

143

92.5

350

 260

181

240

5

1.25

129

80 85 90 95

172

100 110 120

212





CLZ8

22400

1140

80 85 90 95

172

162.5

105

380

 290

211

270

5

2.06

179

100 110 120 125

212

130 140

252





CLZ9

28000

1000

90 95

172

167.5

110

430

 330

231

280

5

2.56

221

100 110 120 125

212

130 140 150

252

160

302





CLZ10

50000

850

110 120 125

212

182.5

122.5

490

 390

281

320

5

5.00

328

130 140 150

252

160 170 180

302





CLZ11

71000

750

120 125

212

202.5

140

545

 470

300

380

5

9.25

394

130 140 150

252

160 170 180

302

190 200 220

352





CLZ12

100000

660

140 150

252

242.5

175

590

 520

340

420

5

12.50

658

160 170 180

302

190 200 220

352

240 250

410





CLZ13

140000

660

160 170 180

302

262

187.5

680

 590

380

480

7.5

29.9

950

190 200 220

352

240 250 260

410

280

470

CLZ14

200000

540

180

302

 282.5

202.5

730

 650

420

520

7.5

42.50

1120

190 200 220

352

240 250 260

410

280 300 320

470





CLZ15

250000

480

200 220

352

 322

240

780

 700

480

560

7.5

56.9

1350

240 250 260

410

280 300 320

470

340 360

550

CLZ16

355000

425

240 250 260

410

 360

267.5

900

 785

530

650

10

120

2010

280 300 320

470

340 360 380

550

400

650

CLZ17

560000

380

260

410

 400

312.5

1000

 885

630

750

10

225

2910

280 300 320

470

340 360 380

550

400 420 440

650

450

CLZ18

710000

330

300 320

470

 450

355

1100

 990

710

820

10

325

3688

340 360 380

550

400 420 440

650

450 460 480 500





CLZ19

1000000

300

360 380

550

 455

365

1250

 1090

800

920

15

568

4958

400 420 440

650

450 460 480 500

530 560

800
